ConceptWall 50

Неограниченная свобода творчества и максимальная прозрачность

В системе CW 50 – самая широкая линейка решений, отличающихся друг от друга видом снаружи и внутри: огнестойкие, с улучшенной термоизоляцией, по стали – с улучшенными несущими способностями, для светопрозрачных крыш и с открываниями различных типов (скрытыми, верхнеподвесными, параллельновыдвижными и т. д.).

Возможна любая комбинация вертикальной и накалённой плоскости с интеграцией разных типов створок.

Применение системы СW 50 возможно в различной конфигурации и дизайне с использованием прижимных планок и декоративных крышек разной формы.
Срок службы не менее 75 лет
Системная гарантия
Премиальное качество
Высокие показатели энергоэффективности
Устойчивость к внешним воздействиям

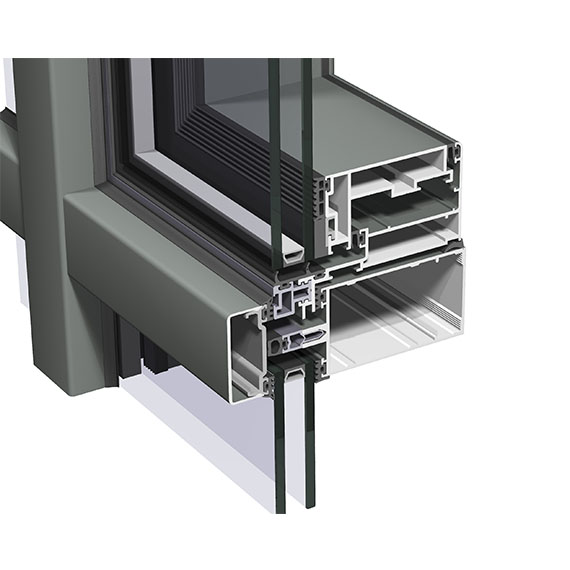

CW 50 SG параллельного открывания
CW 50 SG параллельного открывания

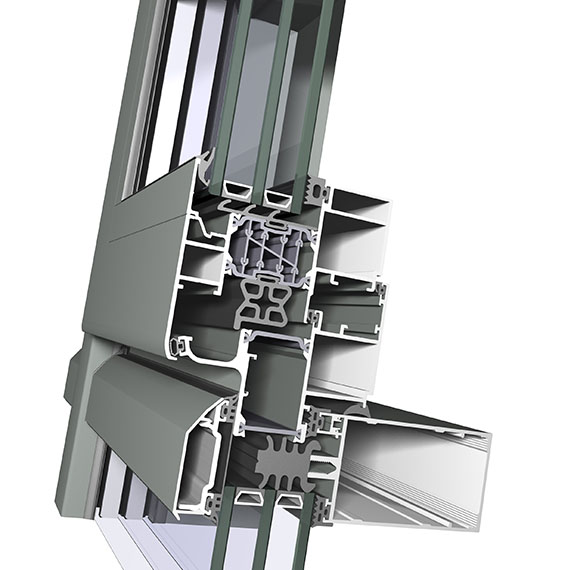

CW 50 FRV HI
MasterLine 8 Renaissance HI

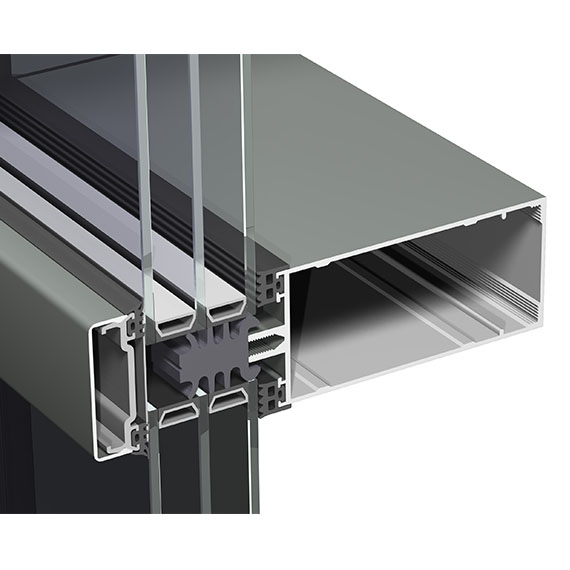

CW 50 HI
MasterLine 8 Deco Standart
CW 50 HI
MasterLine 8 скрытая створка
  • Технические характеристики

  • Теплоизоляция (оптимальная) - U f
    0,56 Вт/м²К
  • Герметичность
    AE1950 (1950Па)
  • Водонепроницаемость
    RE1950 (1950Па)
  • сопротивление ветровой нагрузке
    2400 Па
  • Акустика - Rw(C;Ctr)
    47(-2;-6) дБ
  • Устойчивость к взлому
    RC2, RC3
  • Максимальный вес стекла
    700 кг
  • Минимальная межосевая ось - Ix
    14 см 4
  • Максимальная межосевая высота стойки - Ix
    2690 см 4
  • Минимальная межосевая ширина транца - Ix
    4 см 4
  • Максимальная межосевая ширина транца - Ix
    552 см 4
  • Минимальная межосевая ширина транца - Iy (нагрузка на стекловолокно)
    8 см 4
  • Максимальная инерция транца - Iy (нагрузка на стекловолокно)
    57 см 4
  • Минимальная ширина профиля транца
    50 мм
  • Минимальная видимая ширина (внутренний вид)
    50 мм
  • Минимальная видимая ширина (внешний вид)
    50 мм
  • Минимальная глубина стойки
    42 мм
  • Максимальная глубина стойки
    300 мм
  • Минимальная глубина транца
    5 мм
  • метод остекления
    Сухое остекление - Внешнее остекление - Остекление прижимной пластины - Структурное клеевое остекление - Остекление с креплением на опорах
